گیربکس‌ها از اجزای کلیدی سیستم‌های انتقال قدرت در ماشین‌آلات صنعتی هستند که با تغییر سرعت و گشتاور خروجی، شرایط مناسب برای عملکرد بخش متحرک تجهیزات را فراهم می‌کنند. در میان انواع مختلف گیربکس‌های صنعتی، گیربکس حلزونی به دلیل ساختار نسبتا ساده، طراحی فشرده، امکان انتقال قدرت بین محورهای عمود بر هم و قابلیت دستیابی به نسبت تبدیل‌های بالا، در بسیاری از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این نوع گیربکس در کاربردهایی که محدودیت فضای نصب، نیاز به حرکت نرم یا کاهش دور قابل توجه وجود دارد، می‌تواند گزینه مناسبی باشد. در ادامه، ویژگی‌های ساختاری، مزایا و معایب و کاربردهای گیربکس حلزونی در صنایع مختلف را بررسی می‌کنیم.

ساختار و نحوه عملکرد گیربکس حلزونی

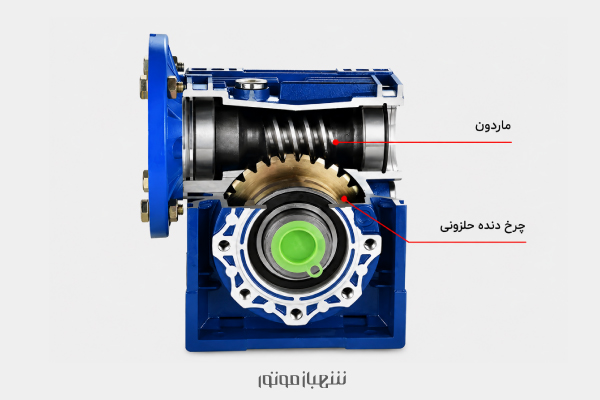

مجموعه انتقال قدرت در گیربکس حلزونی از دو جزء اصلی شامل حلزون (ماردون) و چرخ حلزونی تشکیل شده است. ماردون دارای ساختاری مارپیچی است و با دندانه‌های چرخ حلزونی درگیر می‌شود. با چرخش ماردون، حرکت به چرخ حلزونی انتقال پیدا می‌کند و متناسب با نسبت تبدیل، سرعت خروجی کاهش می‌یابد و گشتاور خروجی افزایش پیدا می‌کند.

در اغلب گیربکس‌های حلزونی، محور ورودی و خروجی نسبت به یکدیگر زاویه ۹۰ درجه دارند و محورهای آن‌ها یکدیگر را قطع نمی‌کنند. این آرایش امکان انتقال قدرت بین محورهای متعامد را در فضای نسبتا محدود فراهم می‌کند و یکی از دلایل استفاده گسترده از این نوع گیربکس در ماشین‌آلات صنعتی است.

مهم‌ترین ویژگی‌های گیربکس حلزونی

در ادامه، مهم‌ترین ویژگی‌های گیربکس‌های حلزونی و تأثیر آن‌ها بر عملکرد این نوع گیربکس را بررسی می‌کنیم.

طراحی فشرده و مناسب برای فضاهای محدود

یکی از ویژگی‌های مهم گیربکس حلزونی، طراحی جمع‌وجور و ابعاد مناسب آن است. ساختار این گیربکس و قرارگیری شافت ورودی و شافت خروجی با زاویه ۹۰ درجه نسبت به یکدیگر، امکان جانمایی مناسب‌تر تجهیزات را در فضاهای محدود فراهم می‌کند. به همین دلیل، در ماشین‌آلاتی که فضای نصب محدود است یا به انتقال قدرت بین محورهای عمود بر هم نیاز دارند، گیربکس حلزونی می‌تواند گزینه مناسبی باشد.

عملکرد نرم و صدای نسبتا کم

در گیربکس حلزونی، انتقال نیرو از طریق درگیری مارپیچ ماردون با دندانه‌های چرخ حلزونی انجام می‌شود. ماهیت این درگیری و وجود حرکت لغزشی بین سطوح درگیر، باعث انتقال نرم‌تر حرکت و کاهش صدای عملکرد در بسیاری از کاربردها می‌شود.

امکان دستیابی به نسبت تبدیل بالا

یکی از ویژگی‌های مهم گیربکس حلزونی، قابلیت دستیابی به نسبت تبدیل‌های بالا در یک مرحله انتقال قدرت است. این ویژگی باعث می‌شود سرعت ورودی موتور به میزان قابل توجهی کاهش پیدا کرده و سرعت خروجی مورد نیاز دستگاه بدون نیاز به استفاده از چند مرحله چرخ‌دنده تأمین شود. به همین دلیل، گیربکس‌های حلزونی در تجهیزاتی که به سرعت پایین، حرکت کنترل‌شده و گشتاور مناسب نیاز دارند، مورد استفاده قرار می‌گیرند.

کاهش سرعت خروجی در گیربکس‌ها معمولا با افزایش گشتاور خروجی همراه است؛ با این حال، مقدار واقعی گشتاور قابل انتقال تنها به نسبت تبدیل وابسته نیست و عواملی مانند راندمان گیربکس، توان ورودی موتور و ظرفیت مجاز انتقال گشتاور نیز بر آن تأثیر دارند.

قابلیت خودقفل‌شوندگی در برخی شرایط

برخی گیربکس‌های حلزونی، به‌ویژه بعضی مدل‌های دارای نسبت تبدیل بالا، با توجه به طراحی ماردون و شرایط اصطکاکی می‌توانند در برابر برگشت حرکت از سمت خروجی به ورودی مقاومت کنند. این ویژگی با عنوان خودقفل‌شوندگی شناخته می‌شود و در برخی مکانیزم‌هایی که جلوگیری از برگشت حرکت اهمیت دارد، کاربردی است.

با این حال، همه گیربکس‌های حلزونی دارای این قابلیت نیستند و حتی در مدل‌هایی که امکان خودقفل‌شوندگی دارند، عواملی مانند سایش قطعات، شرایط روانکاری و وضعیت کاری می‌تواند بر عملکرد آن تأثیر بگذارد. بنابراین وجود این قابلیت باید برای مدل موردنظر و با توجه به شرایط واقعی کارکرد بررسی شود و نباید به‌عنوان جایگزین ترمز یا سایر تجهیزات ایمنی سیستم در نظر گرفته شود.

محدودیت‌های گیربکس حلزونی

با وجود مزایایی مانند طراحی فشرده، عملکرد نرم و قابلیت دستیابی به نسبت تبدیل بالا، گیربکس حلزونی دارای محدودیت‌هایی نیز است. در این ساختار به دلیل وجود حرکت لغزشی بین ماردون و چرخ حلزونی، بخشی از توان ورودی به صورت گرما تلف می‌شود و راندمان آن در مقایسه با برخی ساختارهای دیگر مانند گیربکس‌های هلیکال کمتر است. به همین دلیل، در کاربردهای با توان بالا، بارهای سنگین، کارکرد مداوم یا شرایطی که راندمان انرژی اهمیت زیادی دارد، باید ظرفیت حرارتی، نوع روانکاری و شرایط کاری گیربکس به‌صورت دقیق بررسی شود.

کاربردهای گیربکس حلزونی در صنایع مختلف

ویژگی‌های ساختاری و عملکردی گیربکس حلزونی باعث شده است این نوع گیربکس در ماشین‌آلات و تجهیزات مختلف صنعتی مورد استفاده قرار گیرد. در ادامه، برخی از مهم‌ترین کاربردهای آن را بررسی می‌کنیم.

سیستم‌های انتقال مواد و نوار نقاله‌ها

یکی از کاربردهای رایج گیربکس حلزونی، استفاده در برخی نوار نقاله‌ها و تجهیزات انتقال مواد است. این سیستم‌ها معمولا به کاهش سرعت موتور و تأمین گشتاور مناسب برای حرکت یکنواخت تسمه یا سایر مکانیزم‌های انتقال نیاز دارند. در کاربردهای سبک و متوسط، گیربکس حلزونی می‌تواند با توجه به نسبت تبدیل، ظرفیت گشتاور و شرایط کاری یکی از گزینه‌های قابل استفاده باشد.

ماشین‌آلات بسته‌بندی

در بسیاری از ماشین‌آلات بسته‌بندی، مکانیزم‌های انتقال و اجزای دوار به کاهش سرعت و حرکت یکنواخت نیاز دارند. طراحی فشرده و عملکرد نسبتا نرم گیربکس حلزونی باعث شده است این نوع گیربکس در برخی بخش‌های این ماشین‌آلات مورد استفاده قرار گیرد.

صنایع غذایی و تجهیزات فرآوری

گیربکس‌های حلزونی در برخی ماشین‌آلات صنایع غذایی مانند تجهیزات انتقال، میکسرها و دستگاه‌های فرآوری نیز کاربرد دارند. البته انتخاب گیربکس در این صنعت باید علاوه بر مشخصات مکانیکی، با شرایط محیطی، الزامات شست‌وشو، جنس بدنه و نوع روانکار مورد استفاده نیز سازگار باشد.

تجهیزات بالابر و مکانیزم‌های جابه‌جایی

در برخی مکانیزم‌های بالابر و تجهیزات جابه‌جایی نیز از گیربکس‌های حلزونی استفاده می‌شود. کاهش سرعت، ایجاد گشتاور مناسب و در بعضی طراحی‌ها مقاومت در برابر برگشت حرکت، از دلایل استفاده از این ساختار در چنین سیستم‌هایی است.

با این حال، در تجهیزات بالابری انتخاب گیربکس باید بر اساس ظرفیت بار، ضریب سرویس و الزامات ایمنی انجام شود و قابلیت احتمالی خودقفل‌شوندگی گیربکس به‌تنهایی نباید جایگزین ترمز یا سایر تجهیزات ایمنی سیستم شود.

ماشین‌آلات و خطوط تولید صنعتی

گیربکس حلزونی در برخی ماشین‌آلات تولیدی، تجهیزات مونتاژ، میکسرهای سبک و متوسط و مکانیزم‌های تنظیم موقعیت نیز مورد استفاده قرار می‌گیرد. مناسب بودن این گیربکس برای هر دستگاه به میزان بار، سرعت مورد نیاز، مدت کارکرد و شرایط بهره‌برداری بستگی دارد.

هنگام انتخاب گیربکس حلزونی چه عواملی مهم هستند؟

برای انتخاب گیربکس حلزونی، توان الکتروموتور به‌تنهایی معیار کافی نیست. نسبت تبدیل، سرعت خروجی مورد نیاز، گشتاور خروجی، نوع و شدت بار، چرخه کاری، تعداد ساعات کارکرد روزانه، تعداد دفعات راه‌اندازی و توقف، شرایط محیطی، موقعیت نصب، ضریب سرویس، ظرفیت حرارتی و راندمان مورد انتظار گیربکس نیز باید بررسی شوند.

چه زمانی گیربکس حلزونی انتخاب مناسبی نیست؟

گیربکس حلزونی در بسیاری از کاربردهای سبک و متوسط انتخاب مناسبی است، اما برای همه شرایط کاری بهترین گزینه نیست. در کاربردهایی که نیاز به راندمان بالا، انتقال توان زیاد، کارکرد دائم یا تحمل بارهای سنگین وجود دارد، ممکن است گیربکس‌هایی مانند هلیکال یا سایر ساختارهای صنعتی گزینه مناسب‌تری باشند.

انتخاب نهایی باید بر اساس گشتاور مورد نیاز، شرایط کاری، مدت زمان کارکرد، راندمان مورد انتظار و محدودیت‌های سیستم انجام شود.
