سیستم VRF میدیا

در پروژه های ساختمانی که چندین فضای مستقل با نیازهای متفاوت سرمایشی و گرمایشی دارند، انتخاب سیستم تهویه فقط به ظرفیت اسمی دستگاه محدود نمی شود. امکان کنترل زون ها، انعطاف پذیری در طراحی، مدیریت مصرف انرژی، طول مسیرهای لوله کشی و نحوه پایش عملکرد سیستم نیز اهمیت دارد. در چنین شرایطی، سیستم های VRF میدیا با تکیه بر مجموعه ای از فناوری های کنترلی، کمپرسورهای اینورتر و راهکارهای ارتباطی، برای طیف متنوعی از پروژه های ساختمانی ارائه شده است.

وی آر اف میدیا در سری های مختلفی مانند V8، V8S و V8 Mini ارائه می شود که از نظر ظرفیت، ابعاد، ساختار و کاربرد با یکدیگر تفاوت دارند. بنابراین انتخاب میان این سری ها باید براساس مشخصات واقعی پروژه انجام شود که متخصصین هایپر صنعت فامکو با بیش از 3 دهه تجربه در این مسیر همراه شما هستند.

چرا VRF میدیا برای پروژه های چندزون مناسب است؟

یکی از ویژگی های اصلی پروژه های چندزون، تفاوت بار حرارتی فضاها است. اتاق های اداری، سالن های تجاری، اتاق های هتل یا واحدهای یک ساختمان مسکونی در یک زمان و با یک دما مورد استفاده قرار نمی گیرند. بنابراین سیستم تهویه باید بتواند خود را با شرایط متغیر هر بخش از ساختمان تطبیق دهد.

VRF میدیا برای چنین ساختاری، مجموعه ای از یونیت های داخلی و خارجی را در یک سیستم یکپارچه در اختیار پروژه قرار می دهد. در سری های جدیدتر، قابلیت هایی مانند Full DC Inverter، HyperLink، META 2.0، Zen Air 2.0 و Doctor M 2.0 در کنار یکدیگر قرار گرفته اند تا بخش های مختلف عملکرد سیستم، از تنظیم ظرفیت تا ارتباط و پایش، مدیریت شوند.

تنوع سیستم های VRF میدیا باعث می شود بتوان ساختاری مجزا برای تمام پروژه ها در نظر گرفت. برای ساختمان های بزرگ تر می توان سری های V8 و V8S را که از ظرفیت 6 تا 27 تن است را بررسی کرد و برای پروژه های مسکونی یا تجاری سبک تر، سری Mini VRF میدیا نیز در دسترس است. برای نمونه، سری MDV برای راهکارهای مسکونی و تجاری سبک طراحی شده و بسته به مدل، ظرفیت 2.5 تا 5.5 تن دارد. مزیت اصلی VRF میدیا برای پروژه های چندزون را باید در ترکیب ظرفیت، کنترل، انعطاف طراحی و فناوری های اختصاصی هر سری بررسی کرد.

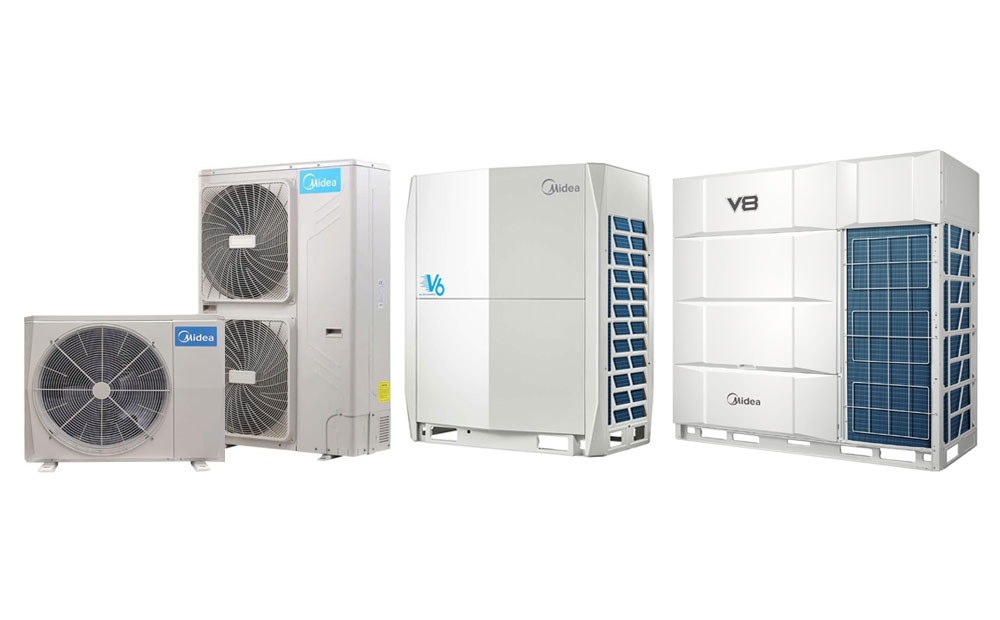

تفاوت سری های VRF میدیا

یکی از نکات مهم در انتخاب سیستم وی آر اف میدیا این است که بدانید کدام سری از وی آر اف ها مناسب پروژه شما است. زیرا هر سری برای شرایط و پیکربندی های مشخصی طراحی شده و در ظرفیت، ساختار و برخی امکانات با دیگری تفاوت دارد. به همین دلیل V8 و V8S را نباید صرفا دو نام متفاوت برای یک محصول در نظر گرفت. در کنار این دو سری، سری MDV نیز تحت عنوان مینی وی ار اف برای پروژه هایی با مقیاس کوچک و متفاوت ارائه می شوند. بنابراین انتخاب سری مناسب باید بعد از بررسی نیاز پروژه، ظرفیت موردنیاز، فضای نصب و تعداد یونیت های داخلی انجام شود.

VRF میدیا سری V8

سری MV8 از سیستم های VRF میدیا در دو نسخه Pro و ECO و در ظرفیت 10 تا 32 تن عرضه شده است تا بتواند پاسخگوی نیازهای متنوع خریداران باشد. این سری از وی ار اف مدیا با تغذیه سه فاز کار می کند و استفاده از کمپرسور اینورتر، راندمانی بالا را برای پروژه های بزرگ و تجاری فراهم کرده است. همچنین امکان اتصال 13 تا 64 یونیت داخلی به این سیستم وجود دارد که به این ترتیب می توان یونیت داخلی های مختلفی را به آن متصل و دمای فضاهای وسیع را به دلخواه تنظیم و کنترل کرد.

VRF میدیا سری V8 از فناوری هایی مانند Full DC Inverter، META 2.0، Zen Air 2.0 و Doctor M 2.0 بهره می برد. همچنین ساختار Sealed Box و Free Wiring به عنوان بخشی از راهکارهای طراحی و نصب آن معرفی شده است. نکته مهم این است که ظرفیت بالاتر به معنی مناسب بودن سیستم برای هر پروژه نیست. در انتخاب V8 باید ظرفیت واقعی موردنیاز، تعداد یونیت های داخلی، شرایط نصب و طراحی مدار مبرد در نظر گرفته شود.

VRF میدیا سری V8S

VRF میدیا سری V8S از نظر فناوری، بسیاری از قابلیت های اصلی خانواده V8 را دارد و در عین حال به عنوان یک راهکار متفاوت برای شرایط نصب مشخص ارائه شده است. مدل های V8S در محدوده ظرفیت 25.2 تا 67 کیلووات قرار دارند و ظرفیت گرمایشی آنها بسته به مدل تا 75 کیلووات می رسد و می توان با استفاده از 13 تا 39 یونیت گرمایش و سرمایش محیط را فراهم کرد. این سری دارای فناوری های مختلفی مانند Full DC Inverter، HyperLink، META 2.0، Doctor M 2.0 و SuperSense می باشد.

یکی از تفاوت های مهم این سری، ساختار ساده تر آن نسبت به نسخه V8 بوده که دارای IP55 ShieldBox است که آن را برای نصب های محافظت شده یا محیط های داخلی مناسب کرده است. بنابراین شرایط محل نصب باید پیش از انتخاب سری بررسی شود.

VRF میدیا سری V6

وی ار اف میدیا سری V6 در محدوده توان 40 تا 90 کیلووات عرضه می شود و برای تغذیه آن از برق سه فاز استفاده شده است. هر یونیت خارجی این سری قابلیت اتصال به 13 تا 53 دستگاه یونیت داخلی مدیا را دارد تا سرمایش و گرمایش فضاهای مختلف تامین شود. برای بهره مندی از حداکثر بازدهی دستگاه، پیشنهاد می شود این سری را در فضاهایی با متراژ 220 تا 770 مترمربع نصب کنید.

مینی وی آر اف میدیا سری MDV

تمام پروژه ها به سیستم های VRF با ظرفیت بالا نیاز ندارند. به همین دلیل Midea سری های Mini VRF را برای پروژه های مسکونی و تجاری سبک با ظرفیت سرمایشی 12.5 تا 17.5 کیلووات طراحی و تولید کرده است. برای مثال، سری MDV با توان 12.5 تا 17.5 کیلووات برای تامین سرمایش و گرمایش محیط های مسکونی و تجاری سبک در نظر گرفته شده است. این سری نیز برخی فناوری های سری V8 مانند Free Wiring، META 2.0، Zen Air 2.0 و Doctor M 2.0 را دارد. همچنین مینی وی آر اف مدیا امکان اتصال 1 تا 9 یونیت داخلی به یک یونیت خارجی را دارد.

بنابراین زمانی که صحبت از VRF میدیا می شود، بهتر است ابتدا مقیاس پروژه مشخص شود. برای یک ساختمان بزرگ، بررسی V8 یا V8S می تواند منطقی باشد، در حالی که برای یک پروژه مسکونی یا تجاری سبک، مینی وی ار اف ممکن است ساختار مناسب تری ارائه دهد.

سیستم VR میدیا چه ویژگی هایی دارد؟

ساختار سیستم VRF میدیا تنها به یونیت خارجی و کمپرسور محدود نمی شود Midea در نسل های جدید سیستم های وی ار اف میدیا مجموعه ای از فناوری ها را برای مدیریت ظرفیت، ارتباط میان اجزا، کنترل شرایط کاری و عیب یابی به کار گرفته شده است.

طراحی سیستم بر پایه کمپرسور DC Inverter

یکی از بخش های کلیدی در VRF میدیا، استفاده از فناوری Full Dc Inverter است. در سیستم های اینورتر، ظرفیت کاری کمپرسور می تواند متناسب با نیاز سیستم تغییر کند و به جای عملکرد صرفا روشن و خاموش، امکان تنظیم پیوسته تر ظرفیت فراهم می شود. برای مثال در سری V8S، مدیا استفاده از کمپرسور و موتور فن DC Inverter را بخشی از ساختار این سری معرفی کرده است. همچنین در این سری از کمپرسور EVI استفاده شده که با افزایش گردش مبرد، برای بهبود ظرفیت سرمایش و گرمایش در شرایط کاری مختلف طراحی شده است. اهمیت این فناوری برای پروژه در این است که سیستم بتواند ظرفیت تولیدشده را بهتر با بار واقعی هماهنگ کند. البته مصرف انرژی نهایی تنها به نوع کمپرسور وابسته نیست و عواملی مانند طراحی سیستم، شرایط آب و هوایی، بار ساختمان و نحوه بهره برداری نیز در آن نقش دارند.

فناوری HyperLink و معماری ارتباطی سیستم

HyperLink یکی از فناوری های ارتباطی معرفی شده در VRF Midea است. هدف اصلی آن ساده تر کردن ارتباط میان اجزای سیستم و افزایش انعطاف پذیری در طراحی سیم کشی است. HyperLink به عنوان راهکاری برای ساده تر شدن نصب کابل ارتباطی و کاهش پیچیدگی اجرای سیستم معرفی شده است. در نتیجه این فناوری صرفا یک قابلیت نرم افزاری نیست و می تواند از مرحله طراحی و نصب نیز اهمیت پیدا کند. برای پروژه هایی که مسیرهای ارتباطی پیچیده تری دارند، چنین معماری می تواند به طراح و مجری اجازه دهد ساختار ارتباطی سیستم را با انعطاف بیشتری در نظر بگیرند. البته حدود مجاز سیم کشی و نحوه اجرای آن باید مطابق مشخصات فنی مدل انتخابی انجام شود.

مدیریت و کنترل یونیت های داخلی

در یک سیستم VRF، کنترل یونیت های داخلی اهمیت زیادی دارد، زیرا بار حرارتی فضاهای مختلف یک ساختمان معمولا یکسان نیست. در ساختار وی ار اف میدیا، یونیت های داخلی متعدد می توانند در قالب یک سیستم یکپارچه مدیریت شوند و نوع و تعداد آنها باید براساس طراحی پروژه انتخاب شود.این موضوع باعث می شود سیستم برای پروژه هایی که از چند فضای مستقل تشکیل شده اند، انعطاف پذیری بیشتری داشته باشد. برای مثال، در یک ساختمان اداری می توان شرایط حرارتی اتاق ها و فضاهای کاری را متناسب با الگوی استفاده از آنها مدیریت کرد. در سری های مختلف وی آر اف میدیا نیز تعداد قابل توجهی یونیت داخلی می تواند به یک ساختار VRF متصل شود. برای مثال در سری V8S امکان اتصال تا 64 یونیت داخلی به سیستم وی ار اف وجود دارد.

قابلیت های پایش و عیب یابی سیستم

در پروژه های بزرگ، تشخیص سریع وضعیت سیستم اهمیت زیادی دارد، زیرا اختلال در یک بخش می تواند بر عملکرد مجموعه ای از فضاها اثر بگذارد. به همین دلیل در نسل جدید وی ار اف های میدیا از فناوری هایی برای پایش شرایط کاری و تشخیص خطا استفاده شده است. Doctor M 2.0 یکی از این فناوری ها است که برای پایش وضعیت سیستم و کمک به تشخیص زودهنگام مشکلات طراحی شده است. برند میدیا در کنار این فناوری، نرم افزاری اختصاصی برای تشخیص وضعیت سیستم VRF نیز ارائه داده که امکان مشاهده پارامترهای سیستم مبرد، کنترل یونیت های داخلی و مدیریت داده ها را فراهم می کند.

فناوری Super Sence یکی دیگر از فناوری های کنترل و عیب یابی VRF است، این فناوری با استفاده از سنسورها وضعیت بخش های مختلف مدار مبرد را پایش می کند و برای افزایش قابلیت اطمینان سیستم و تداوم عملکرد در شرایط خاص طراحی شده است. همچنین توجه داشته باشید این فناوری ها به معنی حذف نیاز به سرویس دوره ای نیستند، بلکه هدف آنها کمک به پایش بهتر، تشخیص مسئله و ساده تر شدن فرآیند نگهداری سیستم است.

جمع بندی: کدام VRF میدیا برای پروژه شما مناسب است؟

انتخاب VRF میدیا را نمی توان تنها براساس ظرفیت یا قیمت انجام داد. وی آر اف میدیا سری های مختلفی مانند V8، V8S و Mini VRF را ارائه می کند و هرکدام برای شرایط متفاوتی قابل بررسی هستند اگر پروژه به ظرفیت بالاتر و یک سیستم VRF برای ساختمان های بزرگ تر نیاز داشته باشد، V8 یکی از سری هایی است که باید در مرحله طراحی بررسی شود. V8S نیز با تمرکز بر ساختار نصب و فناوری هایی مانند HyperLink و SuperSense، برای پیکربندی ها و شرایط نصب مشخص، گزینه دیگری در VRF های میدیا است. برای پروژه های مسکونی و تجاری سبک تر نیز سری های مختلف مینی وی ار اف می توانند مورد بررسی قرار گیرند.

در نهایت، انتخاب مدل مناسب باید براساس بار سرمایشی و گرمایشی، تعداد زون ها، تعداد و نوع یونیت های داخلی، شرایط اقلیمی، فضای نصب، مسیر لوله کشی و الزامات کنترلی پروژه انجام شود. بررسی کاتالوگ مدل دقیق و تطبیق مشخصات آن با نقشه و شرایط ساختمان، پیش از خرید VRF میدیا اهمیت زیادی دارد که برای این منظور کارشناسان هایپر صنعت فامکو از طراحی و اجرا و همچنین پشتیبانی پس از نصب همراه شما هستند، برای استعلام قیمت وی آر اف مدیا کافیست با کارشناسان بخش تهویه مطبوع فامکو در ارتباط باشید.
