روش های تست تابلو برق بر اساس استانداردهای جهانی

تست تابلو برق باید بر اساس استانداردهای بین‌المللی مانند IEC 61439 انجام شود. این روش‌ها شامل یک فرآیند گام به گام است. ابتدا، آماده‌سازی تابلو با بازرسی چشمی و تمیزکاری انجام می‌شود. سپس، با استفاده از ابزارهایی مانند مولتی‌متر و مگ‌اهم‌متر، پیوستگی سیم‌ها، مقاومت عایقی، و عملکرد قطعات بررسی می‌شود. در نهایت، با شبیه‌سازی شرایط عملیاتی، عملکرد کلی تابلو و سیستم‌های حفاظتی آن ارزیابی می‌شود. ثبت دقیق و مستندسازی نتایج در هر مرحله برای تأیید کیفیت و ارائه گزارش فنی الزامی است.

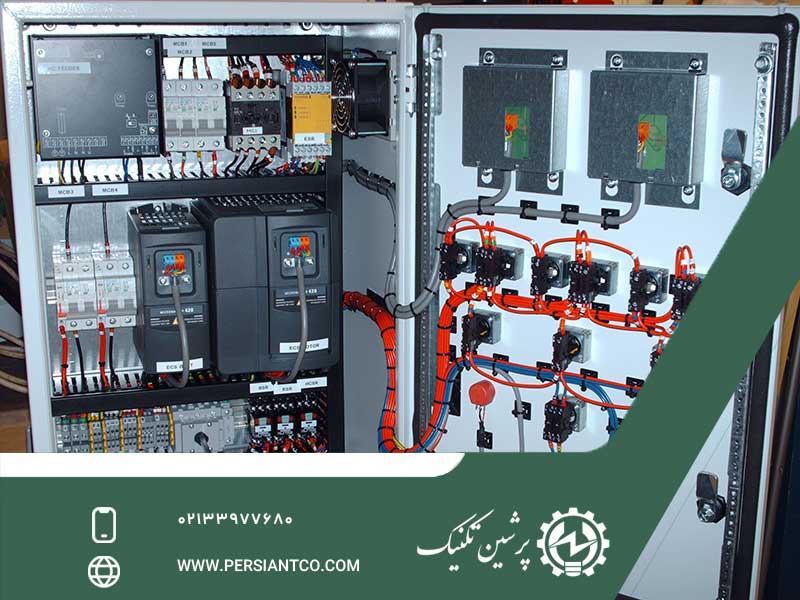

منظور از تست تابلو برق چیست؟

تست تابلو برق یک فرآیند حیاتی برای اطمینان از ایمنی و عملکرد صحیح آن به ویژه قبل از خرید تابلو برق است. این کار شامل مجموعه‌ای از آزمون‌های الکتریکی و مکانیکی است که قبل از نصب و راه‌اندازی تابلو انجام می‌شود. هدف اصلی، شناسایی هرگونه نقص در سیم‌کشی، قطعات، یا اتصالات است تا از حوادثی مانند اتصال کوتاه، آتش‌سوزی و برق‌گرفتگی جلوگیری شود. این تست‌ها تضمین می‌کنند که تابلو مطابق با استانداردها طراحی و ساخته شده و برای شرایط کاری مورد نظر آماده است.

انواع روش های تست تابلو برق

تست تابلو برق به دو دسته اصلی تقسیم می‌شود: تست‌های نوعی (Type Tests)و تست‌های روتین(Routine Tests). تست‌های نوعی روی نمونه‌های اولیه از یک مدل تابلو انجام می‌شود تا طراحی و ساختار آن در شرایط سخت‌گیرانه آزمایش شود. از آنجاییکه دریافت این تاییدیه‌ و استانداردها نیازمند پرداخت هزینه‌های بالاتری است، این روش تست تا حد زیادی بر پرداخت هزینه‌های تابلو برق‌های مختلف مانند قیمت تابلو فرمان، موثر بوده و کاربر بایستی این مدل از تابلوها را با قیمت بالاتری خریداری کند.

در مقابل تست‌های روتین، تست‌هایی هستند که روی هر تابلو برق تولیدی انجام می‌شوند تا از کیفیت ساخت و عملکرد صحیح آن مطمئن شویم. این تست‌ها شامل بررسی بصری، تست پیوستگی مدار و تست عملکردی قطعات در تابلوهایی مانند تابلو برق استخری است. این دو روش مکمل یکدیگر هستند و تضمین‌کننده ایمنی و کارایی تابلوها هستند.

تست تابلو برق نوع اول یا Type test

تست نوع اول، که به آن Type Test یا تست مدل هم گفته می‌شود، یک فرآیند جامع برای نمونه اولیه تابلو برق است. این تست‌ها در آزمایشگاه‌های معتبر و تحت شرایط استاندارد بین‌المللی انجام می‌شوند. هدف اصلی، تأیید طراحی، ساختار و مشخصات فنی تابلو پیش از تولید انبوه است. این تست شامل بررسی‌های حرارتی، مکانیکی، الکتریکی و پایداری در برابر شرایط محیطی خاص است.

پس از موفقیت در این تست‌ها، گواهینامه معتبری صادر می‌شود که نشان‌دهنده کیفیت و ایمنی محصول در سطح جهانی است. این فرآیند باعث می‌شود که تمام تابلوهای تولیدی از یک مدل مشخص، دارای بالاترین سطح ایمنی و عملکرد باشند.

تست ولتاژ نامی در تابلو برق

تست ولتاژ نامی (Rated Voltage Test) برای اطمینان از عملکرد صحیح تابلو در ولتاژ کاری طراحی‌شده انجام می‌شود. در این تست، تابلو به مدت زمان مشخصی تحت ولتاژ نامی خود قرار می‌گیرد. هدف از این تست، بررسی پایداری عملکرد قطعات و عایق‌ها در شرایط عادی بهره‌برداری است.

این آزمایش نشان می‌دهد که تابلو قادر به تحمل تنش‌های الکتریکی مداوم بوده و هیچ‌گونه نشتی یا خرابی در عایق‌ها یا قطعات به وجود نمی‌آید. این تست یک گام اساسی برای تأیید ایمنی و قابلیت اطمینان تابلو در طولانی مدت است.

تست جریان اتصال کوتاه

تست جریان اتصال کوتاه (Short-Circuit Test) برای بررسی توانایی تابلو در تحمل جریان‌های بسیار بالا در صورت بروز اتصال کوتاه انجام می‌شود. این جریان‌ها می‌توانند هزاران آمپر باشند و در صورت عدم توانایی تابلو در مدیریت آن‌ها، منجر به انفجار و آسیب جدی به تجهیزات و پرسنل می‌شود.

در این تست، جریان اتصال کوتاه شبیه‌سازی شده و عملکرد تابلو، کلیدها و قطع‌کننده‌ها برای جدا کردن سریع مدار از منبع تغذیه بررسی می‌شود. این تست حیاتی‌ترین آزمون برای تضمین ایمنی تابلو در شرایط اضطراری است.

تست تحمل افزایش دما

تست تحمل افزایش دما (Temperature Rise Test) برای ارزیابی عملکرد حرارتی تابلو در شرایط بار کامل انجام می‌شود. در این تست، تابلو به مدت چند ساعت با حداکثر جریان نامی خود بارگذاری می‌شود و دمای قطعات اصلی مانند کلیدها، شینه‌ها و ترمینال‌ها اندازه‌گیری می‌شود.

هدف این است که دمای هیچ یک از این قطعات از حد مجاز تعیین‌شده در استانداردها فراتر نرود. افزایش بیش از حد دما می‌تواند به عایق‌ها آسیب رسانده و عمر مفید تجهیزات را به شدت کاهش دهد. این تست، پایداری حرارتی و ایمنی طولانی‌مدت تابلو را تأیید می‌کند.

چگونه عایق تابلو برق را تست کنیم؟

برای تست عایق تابلو برق، از ابزاری به نام مگ‌اهم‌متر یا تستر عایق استفاده می‌شود. این ابزار ولتاژ بالا (مثلاً ۵۰۰ یا ۱۰۰۰ ولت) را به عایق‌ها اعمال کرده و مقاومت الکتریکی آن‌ها را اندازه‌گیری می‌کند. مقاومت عایقی باید بسیار بالا (در حد مگااهم) باشد.

هرگونه کاهش در این مقاومت نشان‌دهنده ضعف عایق‌کاری، نفوذ رطوبت، یا آلودگی است که می‌تواند منجر به نشتی جریان و اتصال کوتاه شود. این تست برای اطمینان از ایمنی در برابر برق‌گرفتگی و عملکرد صحیح مدارها حیاتی است.

تست مقاومت عایقی در تابلو برق

تست مقاومت عایقی (Insulation Resistance Test) که با استفاده از مگ‌اهم‌متر انجام می‌شود، میزان مقاومت الکتریکی مواد عایقی در تابلو را اندازه‌گیری می‌کند. این تست برای سیم‌کشی، کابل‌ها، و اجزای داخلی تابلو انجام می‌شود. هدف، تشخیص هرگونه ضعف یا خرابی در عایق‌کاری است که می‌تواند به دلیل رطوبت، گرد و غبار، یا فرسودگی ایجاد شده باشد.

مقاومت عایقی پایین یک نشانه خطرناک است که نیاز به اصلاح فوری دارد و این تست یک روش پیشگیرانه برای جلوگیری از حوادث است.

تست ولتاژ ضربه

تست ولتاژ ضربه (Impulse Voltage Test) برای بررسی توانایی تابلو در تحمل تنش‌های ولتاژ ناگهانی و بسیار بالا، مانند صاعقه یا سوئیچینگ (باز و بسته کردن کلیدهای قدرت) انجام می‌شود. در این تست، پالس‌های ولتاژ با شکل و دامنه مشخص به تابلو اعمال می‌گردد. هدف از این تست، تأیید پایداری عایقی تابلو در برابر این نوع تنش‌ها است تا از خرابی عایق‌ها و آسیب به تجهیزات جلوگیری شود. این تست برای تجهیزاتی که در معرض خطرات محیطی قرار دارند، بسیار مهم است.

تست اتصال کوتاه

تست اتصال کوتاه (Short-Circuit Test) برای بررسی پایداری تابلو و تجهیزات آن در برابر جریان‌های بسیار بالای ناشی از خطای اتصال کوتاه انجام می‌شود. این تست تعیین می‌کند که آیا تابلو می‌تواند بدون آسیب فیزیکی یا انفجار، جریان‌های لحظه‌ای و شدید را تحمل کرده و کلیدهای حفاظتی به درستی عمل کنند.

هدف اصلی این تست، تأیید ایمنی افراد و تجهیزات در صورت بروز یک خطای جدی در سیستم است. این تست یکی از مهم‌ترین و خطرناک‌ترین تست‌های تابلو برق است که در آزمایشگاه‌های تخصصی انجام می‌شود.

تست تجهیزات اندازه‌گیری تابلو برق

تست تجهیزات اندازه‌گیری در تابلو برق شامل بررسی صحت عملکرد و دقت وسایلی مانند ولت‌متر، آمپرمتر، فرکانس‌متر، و ترانس‌های جریان و ولتاژ است. در این فرآیند، مقادیر اندازه‌گیری شده توسط این تجهیزات با مقادیر واقعی که توسط ابزارهای کالیبره شده و مرجع اندازه‌گیری می‌شوند،

مقایسه می‌گردند. این تست برای اطمینان از این‌که اپراتورها اطلاعات دقیق و قابل اعتمادی از وضعیت سیستم دارند، حیاتی است. عدم دقت در این ابزارها می‌تواند منجر به تصمیم‌گیری‌های نادرست و آسیب به تجهیزات شود.

تست خطای زمین یا خط ارت

تست خطای زمین یا خط ارت (Earth Fault Test) برای ارزیابی عملکرد صحیح سیستم زمین در تابلو برق انجام می‌شود. در این تست، با شبیه‌سازی یک خطای زمین، عملکرد کلیدها و رله‌های حفاظتی مانند رله ارت‌فالت بررسی می‌شود. این تست اطمینان می‌دهد که در صورت اتصال بدنه فلزی تجهیزات به زمین، جریان خطا به سرعت تشخیص داده شده و مدار قطع می‌شود. این فرآیند از برق‌گرفتگی افراد و آسیب به تجهیزات جلوگیری می‌کند و یکی از مهم‌ترین تست‌های ایمنی است.

تست اجزای جانبی سیم‌کشی در تابلو برق

تست اجزای جانبی سیم‌کشی در تابلو برق شامل بررسی قطعاتی مانند ترمینال‌ها، بست‌ها، کانال‌های سیم‌کشی و گلندها است. در این تست، استحکام مکانیکی ترمینال‌ها و اتصالات، عملکرد صحیح بست‌ها و گلندها، و پایداری کانال‌های سیم‌کشی بررسی می‌شود.

همچنین، بررسی می‌شود که سیم‌کشی به درستی و بدون فشار یا خمیدگی شدید انجام شده باشد. این تست‌ها اگرچه به اندازه تست‌های الکتریکی اصلی حیاتی نیستند، اما برای تضمین طول عمر و پایداری مکانیکی تابلو و جلوگیری از آسیب‌های ناشی از لرزش یا فشار، بسیار مهم هستند.

اهمیت تست تابلو برق

تست تابلو برق یک فرآیند حیاتی برای اطمینان از عملکرد صحیح و ایمن آن است. این تست‌ها از بروز حوادثی مانند آتش‌سوزی، برق‌گرفتگی، و آسیب به تجهیزات جلوگیری می‌کنند. با انجام تست‌های دقیق، می‌توان ایرادات احتمالی در سیم‌کشی، قطعات، یا اتصالات را پیش از نصب و راه‌اندازی شناسایی و رفع کرد.

این کار به افزایش طول عمر تابلو، کاهش هزینه‌های تعمیر و نگهداری، و تضمین پایداری سیستم‌های برقی کمک می‌کند. در واقع، تست تابلو برق یک سرمایه‌گذاری برای ایمنی و کارایی بلندمدت سیستم‌های صنعتی و ساختمانی محسوب می‌شود.

مهم ترین مراحل تست تابلو برق

مراحل تست تابلو برق شامل چندین گام تخصصی است که به ترتیب انجام می‌شوند. ابتدا، مرحله آماده‌سازی است که در آن تابلو از هرگونه آلودگی پاک شده و بررسی چشمی برای اتصالات سست یا آسیب‌دیدگی انجام می‌شود. سپس، تست برقراری سیم‌ها با استفاده از مولتی‌متر برای اطمینان از پیوستگی و عدم وجود اتصال کوتاه صورت می‌گیرد.

در ادامه، تست قطعات الکترونیکی مانند کلیدها، رله‌ها و کنتاکتورها برای بررسی عملکرد صحیح آن‌ها انجام می‌شود. پس از آن، تست عملکردی تابلو در شرایط عملیاتی شبیه‌سازی‌شده انجام می‌شود. نهایتاً، تست برقراری ارتباط بین بخش‌های مختلف و ثبت دقیق نتایج نهایی برای ارائه گزارش تکمیل می‌شود.

آماده سازی تابلو برق برای تست

آماده‌سازی تابلو برق اولین و یکی از مهم‌ترین مراحل تست است. در این مرحله، ابتدا باید از قطع کامل برق اطمینان حاصل شود. سپس، تابلو به صورت بصری از نظر آسیب‌های فیزیکی، خراش، یا فرورفتگی بررسی می‌شود. تمیز کردن تابلو از گرد و غبار، براده‌های فلزی، و سایر آلودگی‌ها برای جلوگیری از اتصالی‌های ناخواسته ضروری است.

همچنین، باید مطمئن شد که همه اتصالات پیچی و ترمینال‌ها به درستی و محکم بسته شده‌اند. بررسی صحت سیم‌بندی بر اساس نقشه‌های فنی و چک کردن برچسب‌گذاری صحیح سیم‌ها و قطعات نیز بخش مهمی از این مرحله است.

تست برقراری سیم‌های تابلو برق

تست برقراری سیم‌ها یا تست پیوستگی (Continuity Test) برای اطمینان از عدم وجود قطعی یا اتصال کوتاه در سیم‌کشی تابلو برق انجام می‌شود. این تست با استفاده از یک مولتی‌متر یا تستر پیوستگی صورت می‌گیرد. مولتی‌متر روی حالت تست پیوستگی یا اهم تنظیم می‌شود و پروب‌های آن به دو سر سیم مورد نظر متصل می‌گردند.

اگر صدای بوق شنیده شود یا مقاومت نزدیک به صفر نمایش داده شود، سیم سالم است. این تست به ویژه برای سیم‌های طولانی و پیچیده که ممکن است در حین ساخت یا نصب دچار آسیب شده باشند، حیاتی است و از بروز ایرادات جدی در زمان راه‌اندازی جلوگیری می‌کند.

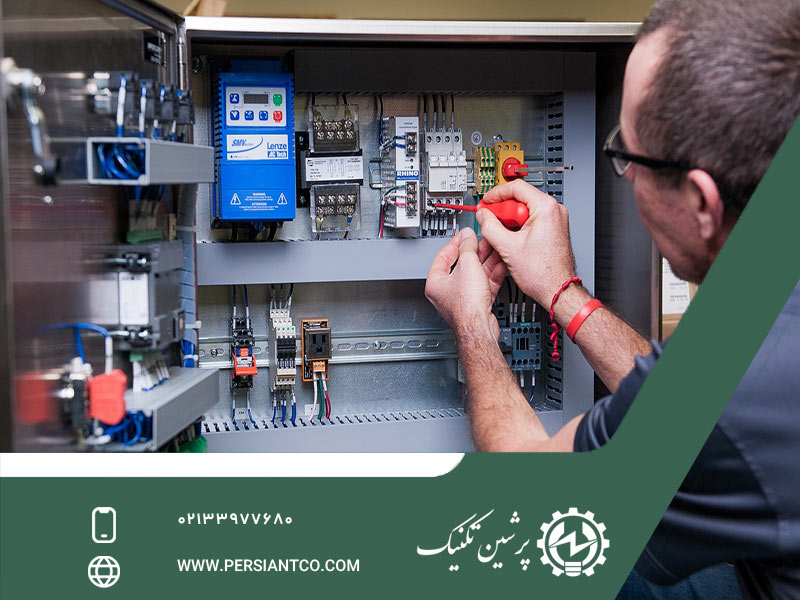

تست قطعات الکترونیکی تابلو برق

تست قطعات الکترونیکی تابلو برق برای بررسی عملکرد صحیح هر جزء حیاتی است. این تست‌ها شامل موارد مختلفی می‌شود. برای کلیدها و فیوزها، از تست پیوستگی برای بررسی عملکرد باز و بسته شدن استفاده می‌شود. برای کنتاکتورها و رله‌ها، ولتاژ تحریک به بوبین آن‌ها اعمال شده و عملکرد مکانیکی و وصل شدن کنتاکت‌ها بررسی می‌شود.

همچنین، برای قطعات حساس‌تر مانند مدارات فرمان و کنترلرها، از تست عملکردی با شبیه‌سازی سیگنال‌های ورودی و بررسی خروجی‌ها استفاده می‌شود. این تست‌ها اطمینان می‌دهند که هر قطعه به صورت مستقل و طبق مشخصات فنی خود کار می‌کند.

تست عملکرد تابلو برق

تست عملکردی تابلو برق (Functional Test) پس از اتمام تست‌های انفرادی قطعات انجام می‌شود. در این مرحله، تابلو به عنوان یک سیستم یکپارچه مورد بررسی قرار می‌گیرد. با شبیه‌سازی شرایط عملیاتی واقعی، عملکرد تابلو در برابر سناریوهای مختلف بررسی می‌شود. به عنوان مثال، با اعمال ولتاژ به بخش‌های مختلف، عملکرد کلیدها، کنتاکتورها، رله‌ها و سیستم‌های کنترلی چک می‌شود. همچنین، عملکرد مدارهای حفاظتی مانند رله‌های اضافه جریان و خطای زمین مورد آزمایش قرار می‌گیرد. هدف این تست، اطمینان از هماهنگی کامل بین تمام قطعات و عملکرد صحیح تابلو در شرایط کاری مورد انتظار است.

تست برقراری ارتباط در تابلو برق

تست برقراری ارتباط در تابلو برق به بررسی صحت عملکرد سیستم‌های کنترلی و مخابراتی می‌پردازد. این تست به ویژه در تابلوهای اتوماسیون صنعتی که دارای PLC، HMI، و شبکه‌های ارتباطی هستند، اهمیت دارد. در این مرحله، ارتباط بین PLC و تجهیزات ورودی/خروجی (I/O) مانند سنسورها و عملگرها بررسی می‌شود.

همچنین، ارتباط بین PLC و HMI برای نمایش اطلاعات و کنترل سیستم تست می‌گردد. صحت پروتکل‌های ارتباطی مانند Modbus، Profibus یا Ethernet/IP نیز با استفاده از ابزارهای مخصوص چک می‌شود تا از تبادل داده‌ها بدون خطا اطمینان حاصل شود.

ثبت نتایج تست تابلو برق

ثبت نتایج تست یک فرآیند مستندسازی بسیار مهم است. پس از انجام تمامی مراحل تست، نتایج باید به دقت در یک گزارش فنی ثبت شوند. این گزارش شامل جزئیات تست‌های انجام شده، مقادیر اندازه‌گیری شده، وضعیت قطعات، و هرگونه ایراد و راه‌حل ارائه شده است. این مستندسازی به عنوان یک مرجع فنی برای نگهداری‌های آتی، تعمیرات، و عیب‌یابی‌های احتمالی مورد استفاده قرار می‌گیرد.

همچنین، این گزارش به مشتریان و ناظران پروژه برای اطمینان از کیفیت و ایمنی تابلو ارائه می‌شود. ثبت دقیق نتایج، فرآیند ردیابی و تضمین کیفیت را بسیار بهبود می‌بخشد.

تجهیزات مورد نیاز برای تست تابلو برق

برای انجام تست‌های دقیق تابلو برق، به تجهیزات مختلفی نیاز است. از جمله این تجهیزات می‌توان به موارد زیر اشاره کرد:

• مولتی‌متر (Multimeter): برای اندازه‌گیری ولتاژ، جریان، مقاومت و تست پیوستگی.
• تستر عایق (Megohmmeter): برای تست مقاومت عایقی سیم‌ها و قطعات.
• آمپرمتر کلمپی (Clamp Meter): برای اندازه‌گیری جریان بدون قطع مدار.
• پاور آنالایزر (Power Analyzer): برای تحلیل کیفیت توان و پارامترهای برقی.
• تستر پیوستگی (Continuity Tester): برای بررسی اتصال و پیوستگی مدار.
• منبع تغذیه متغیر (Variable Power Supply): برای شبیه‌سازی ولتاژهای مختلف.
• تستر رله (Relay Tester): برای بررسی عملکرد رله‌های حفاظتی.
• کامپیوتر با نرم‌افزارهای تخصصی: برای برنامه‌نویسی و تست PLC و HMI.

کلام پایانی

در نهایت، انجام تست‌های دقیق تابلو برق به معنای سرمایه‌گذاری روی ایمنی و پایداری سیستم است. این فرآیند نه تنها از آسیب به تجهیزات و خطرات جانی جلوگیری می‌کند، بلکه باعث افزایش طول عمر تابلو و کاهش هزینه‌های نگهداری می‌شود. با انجام این تست‌ها، می‌توان از عملکرد صحیح تابلو در شرایط عادی و اضطراری اطمینان حاصل کرد و یک سیستم برقی قابل اعتماد و کارآمد را تضمین نمود. به طور خلاصه، تست تابلو برق یک مرحله ضروری برای تضمین کیفیت و امنیت است.
