0 تا 100 شیر برقی پنوماتیک| از کاربرد تا خرید و استفاده

اگر یک سیستم پنوماتیک دارید و در آن از عملگر جک پنوماتیک استفاده می کنید، پس برای جابجایی این عملگر و فرمان دادن به آن به شیر برقی پنوماتیک یا شیر دستی پنوماتیک احتیاج دارید.

به صورت کلی کار این شیرها کنترل جریان سیالات در صنایع مختلف است. همانطور که از نام آنها پیداست شیر برقی با نیروی الکتریکی و شیر دستی با دست یا اهرم مکانیکی کنترل می شود.

دلیل اصلی که به این نوع شیرها، شیر بادی یا پنوماتیک گفته می‌شود، این است که با استفاده از آن‌ها می‌توان جریان هوای فشرده را نیز هدایت یا کنترل کرد.

برای بسیاری از خطوط لوله کشی که دارای دو حالت می باشند و نیاز به قطع و وصل کردن دارند از شیرهای ساده و دستی استفاده کنید؛ اما برای کارخانه ها و پروژه های صنعتی که دارای شرایط پیچیده هستند بهتر است شیر های ساده را کنار بگذارید و از شیر برقی پنوماتیک که برای این کارها طراحی شده اند استفاده کنید. در پروژه های صنعتی نیاز است که هوای فشرده به کار ببرند؛ برای همین گاهی نمی توان آنها را به صورت دستی کنترل کرد و ممکن است فجایع بزرگی روی دهد. با خیال راحت می توانید از شیر برقی استفاده کنید و جریان را کنترل نمایید. به طور کلی زمانی که جریان بزرگ باشد نیاز به ایمنی بیشتری دارد و شیر برقی، ایمنی را برای شما به وجود می‌آورد.

ما در این مطلب به معرفی کامل شیر برقی و متداولترین شیر برقی ها، در نهایت به معرفی فروشگاه اینترنتی توان تکنیک جهت خرید شیر برقی و دریافت لیست قیمت شیر برقی می پردازیم.

شیر پنوماتیک چیست؟

شیر پنوماتیک Pneumatic Valve به دسته ای از شیرها اطلاق می شود که به کمک اعمال یک نیرو مسیر هوا را تغییر داده و جریان هوا را در طول فرایند یک سیستم قطع و وصل می نمایند.

منبع تحریک شیر پنوماتیک

اعمال نیرو برای تحریک شیر پنوماتیکی ممکن است یا از طریق دست صورت پذیرد که در این حالت شیر از نوع شیر پنوماتیک دستی می باشد، و یا با اعمال یک جریان الکتریکی، شیر پنوماتیک تحریک و یا کنترل شود که به این نوع شیر، شیر برقی پنوماتیک می گویند. بوسیله این جریان الکتریکی در شیر برقی پنوماتیک، بوبین الکتریکی (سیم پیچ) داخل شیر، خاصیت مغناطیسی پیدا می کند و نیروی لازم جهت تغییر وضعیت شیر پنوماتیکی را فراهم می آورد. این تغییر وضعیت نیز براساس فرمانی که از طریق سیستم کنترل یا بوبین دریافت شده، اعمال می شود.

وظیفه شیر پنوماتیک

شیرهای پنوماتیک وظیفه کنترل وضعیت، کنترل فشار و کنترل میزان جریان هوا را بر عهده دارند.

شیر برقی پنوماتیک چیست؟

شیر برقی برای کنترل خطوط جریان هوای فشرده در صنایع مختلف مانند صنایع شیمایی استفاده می‌شود. در شیر برقی پنوماتیک، انرژی الکتریسیته به انرژی مکانیکی تبدیل می‌شود و کار این شیرها فرمان دادن و کنترل عملگرهای پنوماتیک است.

شیر برقی پنوماتیک در بسیاری از صنایع برای کنترل جریان نقش اساسی دارد. کاربرد شیر برقی پنوماتیک بسته به نوع و ویژگی های آن در فرایندهای صنعتی مختلف متفاوت است. شیر برقی پنوماتیک نقش مهمی در بهینه سازی کارایی و کاهش هزینه‌های تولید و نگهداری ایفا کرده است.

همچنین، به دلیل اینکه شیرهای برقی پنوماتیک دارای سرعت بالایی در عملکرد و دقت کنترلی بسیار بالا هستند، به عنوان یک راه حل ایده آل برای کنترل جریان در فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.

این شیرها هوای مصرفی را که از کمپرسور می گیرند به جک منتقل می کنند و تا جک حرکت کند. در شیرهای برقی نیروی مورد نیاز برای عمل کردن شیر، برق است.

شیر برقی دارای سیستم متفاوتی نسبت به شیرهای دستی می باشد. خاصیت آهنربایی دارد و می تواند نیروی لازم برای تغییر وضعیت شیر را تامین کند. شیر برقی نام دیگری دارد که به آن سلونوئید ولو(Solenoid Valve) گفته می شود. به‌طوری که سیالات مانند آبی که درون سیستم توسط پمپ ها به چرخش در می آید را کنترل کند. می تواند مسیر عبور آن را قطع و وصل کند. این شیرها در انواع تک بوبین به بازار عرضه شده‌اند و خاصیت مغناطیسی دارند. در ادامه بیشتر با این شیرها آشنا خواهیم شد.

تفاوت شیر ​​برقی با شیر پنوماتیک چیست؟

بزرگترین تفاوت بین محرک های الکتریکی و پنوماتیکی نیروی تحریک برای عملکرد آنها است. محرک های پنوماتیکی به منبع هوای 60 تا 125 PSI نیاز دارند. شیر برقی (پایلوت) توسط یک ولتاژ AC یا DC کنترل می شود. هنگامی که منبع هوا در دسترس نباشد، از محرک های الکتریکی برای تحریک شیر استفاده می شود.

کاربرد شیر برقی پنوماتیک:

در بسیاری از صنایع، در مواقع خاص باید جریان هوای فشرده قطع یا هدایت شود. به همین خاطر اصلی‌ترین کاربرد شیر برقی پنوماتیک، در قطع و وصل جریان هوای فشرده در صنعت است. البته این شیرها در قطع جریان برخی گازها مثل آرگون و نیتروژن کارایی ندارند.

در ساختار شیرهای برقی پنوماتیک می توان بویین را مشاهده کرد. بویین ها برای جذب انرژی الکتریکی مدنظر قرار می گیرند و عملکرد قطع و وصل شدن جریان هوای فشرده را در دستگاه های مختلف موجب می گردند.

از کاربردهای شیر برقی می توان به کاربرد آن در صنعت اشاره کرد. امروزه شیرهای برقی در حوزه‌های مختلفی استفاده می شوند و نقش کنترلی خود را به بهترین نحو انجام می دهند. برای قطع و وصل کردن سیال ها مانند آب و گاز می توان از این محصول استفاده کرد. شیر برقی پنوماتیک در اندازه های مختلف ساخته شده و تنوع بالایی دارد. در صنعت مورد استفاده قرار می‌گیرند و در سیستم‌های ایمنی از شیر برقی به وفور استفاده می‌کنند. این شیرها نقش کنترل کنندگی دارند. همینطور آب، گاز، روغن و یا هر سیال دیگری را می توانند کنترل کنند.

سوخت مصرفی شیر برقی بسیار تمیز و ارزان است، به همین دلیل برای تامین سوخت مصرفی شیر برقی با مشکل مواجه نخواهید شد.

کاربرد شیر برقی پنوماتیک در صنایع مختلف:

مهم‌ترین صنایعی که شیر بر‌قی پنو‌ماتیک در آن‌ها استفاده می‌شود:

• صنایع غذایی
• صنایع شیمیایی
• خودروسازی
• ماشین آلات صنعتی
• دارو سازی
• نفت و گاز
• کاشی و سرامیک
• و بطور کلی در خطوط تولید کارخانه ها کاربرد دارد.

طرز کار شیر برقی پنوماتیک

شیر برقی برخلاف شیرهای دستی از نیروی برق و مغناطیس استفاده می کند. این شیرهای برقی به طور خودکار می توانند جریان سیال را کنترل کنند و در تجهیزات بسیاری استفاده می‌شوند.

از شیر های برقی پنوماتیک برای قطع و وصل کردن و اعمال تغییرات بر روی جریان های گازی فشرده یا بادی استفاده می شود. در شیرهای برقی پنوماتیک امکان تبدیل انرژی الکتریسیته به انرژی مکانیکی وجود دارد. این تاثیر با اعمال تغییرات بر روی مسیر هوای فشرده همراه خواهد بود.

شیرهای برقی پنوماتیک یک واحد کنترلی هستند. زمانی که انرژی الکتریکی کم یا قطع شود جریان سیال را قطع، وصل یا تنظیم می کند.

سیستم کنترلی مورد نظر برای قطع و وصل شدن جریان در بیرون از سیستم شیر برقی قرار می گیرد. این سیستم کنترلی برای کارکرد بهتر و کارایی بیشتر تجهیزات صنعتی مدنظر است. نحوه استفاده از شیرهای برقی پنوماتیک راحت و آسان بوده و این شیرها قابلیت استفاده در صنایع مختلف را دارند. به همین خاطر بیشتر افراد تمایل دارند از این شیر ها برای امور مختلف بهره مند گردند.

طرز کار شیر برقی پنوماتیک بسیار ساده است. این شیر انرژی الکتریسیته را به انرژی مکانیکی تبدیل می‌کند. نیروی برق با ورود به شیر بر‌قی پنو‌ماتیک، از طریق دریچه ها یا سوپاپ های ورودی، اهرم‌ها یا پوزیشنرهای این دستگاه را کنترل می‌کند و پوزیشنر هم دیافراگم شیر را باز یا بسته می‌کند. فنرهای به‌کار رفته در این شیرها براثر از دست‌دادن یا جذب فشار هوا، دیافراگم شیر را باز یا بسته می‌کنند. باید اشاره کرد که قطعی یا وصلی جریان برق شیرهای برقی پنوماتیک را می‌توان به‌آسانی از راه دور کنترل کرد.

قطع و وصل شدن جریان هوای فشرده در شیرهای برقی پنوماتیک به واسطه جریان

الکتریکی انجام می گیرد. این شیرها به شکل دو یا سه راهه عرضه می گردند. جریان الکتریکی به سلونوئید وارد شده و باعث قطعی یا وصل شدن هوای فشرده می شود.

در شیرهای با عملکرد مستقیم یک سیم پیچ مغناطیسی در یک عمل مستقیم دریچه را باز خواهد کرد و شافت و سوپاپ را با توجه فشار خارجی بالا میبرد. دریچه های هدایت کننده وارد عمل می‌شوند که بیشترین فشار داخلی وارد شود. این عمل باعث باز و بسته شدن دریچه خواهد شد. این دریچه ها به انرژی الکتریکی کمی نیاز دارند تا بتوانند باز بمانند و انرژی خود را حفظ کنند. دریچه های برقی با عملکرد مستقیم تنها زمان باز کردن شیر نیاز به انرژی الکتریکی دارند. وقتی انرژی الکتریکی به سیم پیچ مغناطیسی آنها تأمین می‌شود، میدان مغناطیسی ایجاد می‌شود که باعث حرکت شافت دریچه به جهت باز کردن می‌شود. این حرکت شافت به معنای باز شدن دریچه است. به عبارت دیگر، زمانی که انرژی الکتریکی به سیم پیچ مغناطیسی داده می‌شود، دریچه باز می‌شود و جریان سیال از طریق آن عبور می‌یابد.

برای بسته شدن دریچه، انرژی الکتریکی به سیم پیچ مغناطیسی قطع می‌شود یا جهت میدان مغناطیسی تغییر می‌کند، که باعث حرکت شافت به جهت بسته شدن دریچه می‌شود. به این ترتیب، دریچه به حالت بسته درآمده و جریان سیال قطع می‌شود.

در نتیجه، دریچه‌های برقی با عملکرد مستقیم توسط کنترل انرژی الکتریکی تنها زمان باز و بسته شدن شیرها را تنظیم می‌کنند. این کنترل به صورت دقیق و سریع انجام می‌شود و به عملکرد بهینه در سیستم‌های مختلف کمک می‌کند.

زمانی که به بوبین، ولتاژ وارد می شود، یک میدان مغناطیسی بزرگ تشکیل داده می شود. نیرویی که به یک آرمیچر و پیستون وارد می‌شود باعث ایجاد تغییرات خواهد شد. این شیرها به 2 نوع دو مجرا و سه مجرا ورودی و خروجی تقسیم شده‌اند. شما می توانید از دو سوراخ ورودی و خروجی استفاده کنید که نشان دهنده شیر تک حالت است. می‌توانید آن را قطع و وصل کنید. این نوع شیر در مقابل شیرهای دستی و مکانیکی عملکرد محدودی دارند. در حالت ۳ مجرای ورودی و خروجی شیر برقی سه مسیر است. یعنی سیال در دو مسیر مختلف هدایت می شود و در شیرهای دو حالته، دو بوبین به کار برده می شود.

انواع شیر برقی پنوماتیک

 شیر برقی پنوماتیک از لحاظ طراحی شیر به انواع شیر برقی پنوماتیک کنترل جهت، شیر برقی پنوماتیک کنترل فشار، شیر پنیوماتیک دستی، شیر پروپرشنال پنوماتیک و شیر پروپرشنال پنیوماتیکی، شیر برقی پنوماتیکی توزیع کننده پیلوت دار، تقسیم می شوند.

شیر برقی پنوماتیک کنترل جهت برقی و پنوماتیک

شیر برقی پنوماتیک کنترل جهت Electrically and pneumatically actuated directional control valves برای تغییر، باز کردن یا مسدود کردن جریان هوای فشرده در یک سیستم پنوماتیک استفاده می‌شود. این شیرها در مورد طراحی عنصر کنترلی، تعداد مواقع سوئیچینگ و مسیرهای جریان و همچنین نوع عملکرد متفاوت هستند. شیرهای کنترل جهتی می‌توانند به صورت مکانیکی، پنوماتیکی یا برقی عمل کنند.

شیر برقی پنوماتیک کنترل جهت پر طرفدار : BMFH-CPE10-CPE14-CPE18-JMFH-VOVG-VUVG,…

عملکرد شیر برقی پنوماتیک کنترل جهت

شیر کنترل جهت برای مسدود کردن، باز کردن یا تغییر جریان مایع استفاده می‌شوند. به عنوان مثال، شیرهای کنترل جهت خروجی‌های کاری خود را دارای یک درگاه تامین و چندین درگاه تخلیه می‌کنند. تعیین نام شیرها، به عنوان مثال و ، بر اساس تعداد درگاه‌ها و مواقع سوئیچینگ صورت می‌گیرد.

شیر کنترل جهت برقی و پنوماتیک

به عنوان یک متحرک در حوزه پنوماتیک، فستو مجموعه‌ای گسترده از شیرهای نسبی و شیرهای کنترل جهتی ارائه می‌دهد. این به شما امکان می‌دهد تا حتی برای پیچیده‌ترین برنامه‌ها به صورت قابل اعتماد و آسان اقدام کنید. اکنون پرتفوی ما از شیرهای برقی و پنوماتیک را کشف کنید، از شیرهای بسیار کوچک برای فضاهای نصب تنگ تا شیرهای بسیار مقاوم برای محیط‌های سخت.

شیر برقی پنوماتیک کنترل جهت استاندارد

شیر کنترل جهت برقی یا پنوماتیک Standards based directional control valves می‌توانند برای کنترل اکچویتورها استفاده شوند. شیرهای مکانیکی می‌توانند با استفاده از ولتاژهای 12، 24، 110 و 230 ولت عمل کنند. نمونه‌های معمول از این نوع شیرها، به عنوان مثال و هستند. شیر کنترل جهت مکانیکی توسط دکمه، دسته، پدال یا یک وزنه عمل می کنند. در مقابل، شیر پنوماتیک  توسط هوای فشرده عمل می‌شوند.

شیر برقی پنوماتیک کنترل جهت یونیورسال

شیرهای کنترل جهت برقی Universal directional control valves به وسیله نیروی الکترومغناطیسی برای باز و بسته کردن شیرها استفاده می‌کنند. در این حالت، سلونوئید به عنوان یک ماژول کنترلی استفاده می‌شود که مایع را در داخل یک خط (باز/بسته) می‌کند. هنگامی که جریان الکتریکی به سلونوئید وارد می‌شود، شیر عمل می‌کند و بسته به نوع کنترل، به عنوان یک شیر تحت کنترل مستقیم، تحت کنترل خدمت‌رسانی شده یا توسط نیروی پایلوت فشار عمل می‌کند.

شیر پنوماتیک کنترل فشار

شیر پنوماتیک کنترل فشار/ فیتینگ تنظیم فشار Pressure control valves به طور مستقیم فشار عبوری سیال را تنظیم می‌کنند و در سیستم‌های پنوماتیک کاربرد زیادی دارند. شیر پنوماتیک کنترل فشار در انواع مختلف مثل محدودکننده فشار (برای کاهش فشار)، تنظیم کننده فشار (برای ثابت نگاه داشتن فشار) و شیرهای تابع فشار هستند که با افزایش فشار صدای هشدار ایجاد می‌کنند. تنظیم کننده

 فشار در واحد مراقبت هوای فشرده استفاده می شوند.

 شیر پنوماتیک کنترل فشار پر طرفدار: LR- LRL,…

شیر برقی پروپرشنال

شیر برقی پروپرشنال Proportional valves کنترل جریان را با هر نسبتی امکانپذیر می‌کنند. این شیرها به کمک یک مدار الکترونیک کار می‌کنند و کنترل بسیار دقیق‌تری از انواع شیرها روی جریان و دبی سیال اعمال می‌کنند.

 شیر های پر طرفدار این دسته : MPPE, VPPE, VPPX , …

شیر پنوماتیک کنترل جریان/ فلو کنترل ولو

شیرهای کنترل جریان Flow control valves یا رگولاتورهای جریان نیز به عنوان شیر کنترل (همچنین به نام شیر عبوری یا شیر ترتیبی) شناخته می‌شوند. این شیرها برای تنظیم میزان هوای فشرده مورد استفاده به کار می‌روند. شیرهای کنترل جریان در پنوماتیک برای تنظیم جریان هوای فشرده استفاده می‌شوند.

فلو کنترل ولو بین شیلنگ و سیلندر پنوماتیک نصب شده و جریان هوای فشرده را کنترل می‌کند. در شیرهای جریان باز، جریان به شکل کامل برقرار می‌شود و در صورت افزایش ولتاژ وارد شده به دو سر سلونوئید،‌ میزان جریان سیال کمتر خواهد شد. اما در شیرهای جریان بسته، با افزایش ولتاژ وارد شده به سلونوئید، جریان سیال افزایش پیدا می‌کند.

این نوع از شیرها در دو نوع جریان باز و جریان بسته هستند. در نوع جریان باز، جریان در ابتدا در مسیر کاملاً باز است و اگر ولتاژ واردشده به دو سمت سلونوئید شیر افزایش پیدا کند، این شیر جریان را به تدریج کاهش می‌دهد. نوع جریان بسته برعکس عمل می‌کند و در ابتدا جریان قطع است و با افزایش ولتاژ، جریان سیال به تدریج زیاد خواهد شد.

انواع شیر پنوماتیک کنترل جریان

شیر کنترل جریان به دو دسته زیر تقسیم می‌شوند:

1. شیرهای ترتیبی (Throttle Valves): در این نوع شیرها، با افزایش/تفاضل فشار، نرخ جریان حجمی بیشتری ایجاد می‌شود، زیرا نرخ جریان حجمی به فشار تفاضلی در نقطه ترتیبی وابسته است.

2. رگولاتورهای جریان (Flow Regulators): در مقابل، رگولاتور جریان (شیر کنترل حجم) با استفاده از جبران فشار عمل می‌کند. این اطمینان را می‌دهد که نرخ جریان حجمی تنظیم شده حتی اگر سطح فشار در سراسر شیر تغییر کند، تغییر نمی‌کند.

شیر کنترل جریان در اتوماسیون صنعتی

شیرهای ترتیبی، شیرهای کنترل جریان یک طرفه و شیرهای تأخیر زمانی.

1. شیرهای ترتیبی (Throttle Valves): شیرهای ترتیبی جزو دسته شیرهای کنترل جریان هستند. آنها جریان هوای فشرده را در جهت جریان محدود می‌کنند. از شیرهای ترتیبی برای تنظیم نرخ جریان حجمی استفاده می‌شود.

2. شیرهای کنترل جریان یک طرفه (One-way Flow Control Valves): در شیرهای کنترل جریان یک طرفه، جریان در یک جهت محدود می‌شود و در جهت دیگر آزاد است.

3. شیرهای تأخیر زمانی (Time Delay Valves): شیرهای تأخیر زمانی پس از صدور سیگنال و پس از گذشت زمان تنظیم شده، به حالت تعویض می‌روند.

شیر های پر طرفدار این دسته : GRLA, GRLZ, VFOF, VZ, VZA, …

شیر پنوماتیک قطع و وصل جریان

یکی دیگر از انواع شیرهای پنوماتیک، شیر قطع و وصل جریان Shut-off valves است که قطع و وصل جریان را انجام داده و کاربرد زیادی دارد. این عمل از طریق تغییر جهت جریان سیال یا قطع کامل آن، با توجه به شرایط مورد نظر انجام می‌شود.

این شیرها دو حالته هستند و برای قطع کامل یا بازکردن کامل جریان به کار می‌روند.

اگر شیر دارای دو مجرای ورودی و خروجی باشد، بدین معنی است که شیر به صورت تک‌حالته است و تنها به صورت قطع و وصل مسیر عمل می‌کند.

شیر کنترل جریان پنوماتیک یک دستگاه کنترلی است که برای مدیریت و کنترل جریان هوا یا هوای پنوماتیک در سیستم‌های صنعتی و اتوماسیون استفاده می‌شود. عملکرد اصلی این شیرها کنترل جریان هوا یا گازها به یک راهنمای مشخص می‌باشد و این کنترل می‌تواند به صورت تغییر جهت، تنظیم فشار، یا تغییر حجم جریان باشد.

شیر های پر طرفدار این دسته : HGL,HE,VLO,…

عملکرد اصلی یک شیر کنترل جریان برقی پنوماتیک به صورت زیر است:

1. کنترل الکتریکی: شیر برقی پنوماتیک به وسیله انرژی الکتریکی کنترل می‌شود. وقتی جریان الکتریکی به دستگاه می‌رسد، یک سیم پیچ مغناطیسی فعال می‌شود.

2. تولید میدان مغناطیسی سیم پیچ مغناطیسی یک میدان مغناطیسی برقرار می‌کند. این میدان مغناطیسی تاثیر مستقیم بر روی دیافراگم (یک نوع ممبران) شیر دارد.

3. جابجایی دیافراگم: زمانی که میدان مغناطیسی تغییر می‌کند، دیافراگم شیر به حرکت درمی‌آید. این حرکت باعث تغییر در وضعیت شیر می‌شود.

4. کنترل جریان: دیافراگم شیر برقی پنوماتیک تغییر می‌کند تا جریان هوا یا گازها را از حالت باز به حالت بسته یا برعکس کنترل کند. این تغییر جهت و حجم جریان را تنظیم می‌کند.

کاربردهای شیر کنترل جریان

شیرهای کنترل جریان برقی پنوماتیک در بسیاری از صنایع برای کنترل دقیق جریان هوا یا گازها در سیستم‌های پنوماتیک و اتوماسیون مورد استفاده قرار می‌گیرند. این شیرها در خطوط تولید، ماشین‌آلات صنعتی، و دستگاه‌های اتوماتیک برای انجام کارهای مختلف مفید هستند.

به طور خلاصه، شیر کنترل جریان برقی پنوماتیک از طریق تغییر وضعیت دیافراگم تحت تأثیر میدان مغناطیسی به کنترل جریان هوا یا گازها در سیستم‌های پنوماتیک می‌پردازد و به کنترل دقیق و اتوماتیک جریان در برنامه‌های صنعتی کمک می‌کند.

دسته بندی انواع شیر برقی پنوماتیک بر اساس تعداد سوراخ و حالت و سایز:

این شیر ها مدل ها و سایز های بسیار متنوعی دارند که آن را به دسته های مختلفی تقسیم می کند. فرمان های مختلف نیز باعث تغییر رفتار در شیر برقی و عملگر پنوماتیک می شوند. پس باید فرمان را طبق نقشه و مدار پنوماتیک خود انتخاب کرد:

نحوه نامگذاری این شیر ها:

عدد اول تعداد مجرا (سوراخ های ورود /خروج هوا) است که روی شیر برقی وجود دارد. عدد دوم،تعداد حالت هایی است که آن شیر دارد.یعنی تعداد حالت هایی که جک را می تواند به حرکت درآورد.( باز، بسته، استوپ)

به طور مثال شیر برقی 3 به 2 یا ، 1 پورت برای ورود هوا، 1 پورت مخصوص جک و 1 پورت اگزوز تخلیه هوای اضافه دارد و برای جک هایی مناسب است که 1 حالت بیشتر ندارند. (باز/بسته).خارج از این حالت ها این شیر نمی تواند جک را به حرکت درآورد.

فرض کنید این شیر می خواهد در باز کردن به جک کمک کند.پورت ورودی هوا را به شیر و پورت مصرف کننده را به جک وصل می کنیم. و به شیر فرمان می دهیم. تا زمانی که برق روی بوبین باشد این جک در حال باز شدن است و تا انتهای مسیر کورس خودش را طی می کند و به محض اینکه ما برق و فرمان را قطع کنیم جک به پایین بر می گردد.

یعنی جک فقط در بالا آمدن نیاز به باد دارد و برای برگشت یا به فنر نیاز است که به این نوع جک، جک فنر برگشت می گویند یا نیروی خیلی زیادی وجود داشته باشد که بتواند بر این باد غلبه کند و برای برگشت به جک کمک می کند. البته زمانی که برق یا فرمان را قطع می کنیم، مسیر جک به پورت تخلیه شیر وصل می شود و باد در هوای آزاد تخلیه می شود.

• شیر برقی پنوماتیک 2 به 2 :

این شیر ها دارای 2 پورت برای ورود و خروج باد از خود هستند. یعنی یک پورت ورودی و یک پورت خروجی برای باد وجود دارد. به طور کلی بدنه ی این شیرها از جنس برنج می باشد و در دو حالت نرمال کلوز و نرمال اوپن موجود هستند.

• شیر برقی پنوماتیک 3 به 2 :

این شیر دارای 3 سوراخ برای عبور و مرور هوا می باشد. یک مجرا برای ورود، یک مجرا برای خروج به سمت عملگر و یک سوراخ برای تخلیه ی باد اضافه ی سیستم می باشد و در دو حالت نرمال اوپن و نرمال کلوز موجود است.

• شیر برقی پنوماتیک 5 به 2 :

این شیر از پرمصرف ترین شیر های پنوماتیک است که دارای 5 سوراخ برروی بدنه شیر برای عبور و مرور هوا است. یک سوراخ برای ورود هوا، 2 سوراخ برای مصرف کننده یا همان عملگر، و دو سوراخ نیز برای تخلیه باد اضافه سیستم است. در دو مدل تک بوبین و 2 بوبین موجود هستند.

در مدل تک بوبین باز و بست شیر هر دو با نیروی باد انجام می شود. به طور مثال اگر با وصل جریان برق جک باز شود با قطع فرمان جک بسته می شود. (و بر عکس)

به شیر برقی های 5 به 2 دو بوبین که مصرفشان کمتر ولی کارکردشان جالب است. به این شیرها 5 به 2 حافظه نیز می گویند. فرمان دادن مثل مورد قبلی است. با این تفاوت که اگر برق را قطع کنیم جک به مسیر خود ادامه می دهد و اگر در حال باز شدن باشد و در حین عملیات فرمان را قطع کنیم، جک باز هم به باز شدن ادامه می دهد و جک بر نمی گردد تا زمانی که به بوبین دیگر فرمان بدیم تا جک برگردد.یعنی شیر با قطع برق هم عملیاتی که انجام می داده را در حافظه خود نگه می دارد.

• شیر برقی پنوماتیک 5 به 3 :

این شیر ها تماما دارای دو بوبین می باشند چرا که دارای 3 موضع برای حرکت اسپول هستند. دارای 5 پورت برای عبور و مرور هوا هستند که یک پورت برای ورود هوا از کمپرسور، دو پورت برای عملگر . دو پورت برای تخلیه باد های اضافه. کارکردشان به این شکل است که به محض قطع جریان برق جک در همان نقطه از حرکت می ایستد و اگر به سمت دیگر بوبین برق وصل شود جک بر میگردد و در صورتی که به همان سمت بوبین قبلی فرمان داده شود جک به مسیر خود ادامه خواهد داد. این شیر در دو مدل وسط بسته و وسط باز موجود می باشند.

سایز بندی شیر برقی پنوماتیک:

فرمان های بالا که گفته شد تماما دارای سایز های مختلف می باشند. پرمصرف ترین سایز ها در این شیرها سایز های و و می باشد که هرکدام حجم های مختلفی از باد را از خود عبور می دهند. پس سایز را باید نسبت به حجم و سرعت سیستم خود انتخاب کرد. البته که سایز های بالاتر از نیز موجود هستند اما در این سایز ها می بایست از یک پایه استفاده کرد که از آن به عنوان تنه اصلی نام برده می شود و یک شیر برقی دیگر بر روی آن سوار می شود که همان کله برق است. کله برق معمولا سایز اینچ می باشد.

سایزهای بزرگتر شیر، توانایی عبور حجم بیشتری باد بر حسب (لیتر بر دقیقه) را خواهند داشت. ولتاژ کاری شیربرقی پنوماتیک بسته به نوع مصرف و مکان مصرفی متفاوت است.

شیر برقی پنوماتیک بر حسب نوع مصرف و کاربرد ولتاژهای مصرفی متفاوتی دارند.

• 220 ولت - برق شهری
• 110 ولت
• 12 ولت
• 24 ولت

که به 12 و 24 ولت آن DC و به 110 و 220 ولت آنها AC می گویند.

مدل دیگری از سایز بندی نیز وجود دارد که به شیر های پنوماتیک ایزو (ISO) معروف هستند. چرا که سایز بندی آنها بر طبق استاندارد ISO ساخته می شود و در کل شکل ظاهری آنها با شیر های معمولی تفاوت دارد. این شیر ها تماما نیاز به یک پایه برای نصب دارند و نحوه ی نامگذاری آنها به صورت ایزو 1 ، ایزو 2 و ایزو 3 می باشد. نحوه ساخت آنها نیز کمی تفاوت دارد و به جای آب بندی کردن با اورینگ ها به وسیله ی فلز های داخل خود قطعه آب بندی می شود که در اصطلاح به آن آب بندی فلز روی فلز می گویند و به همین دلیل تحمل دمای این نوع شیر ها بسیار بالاتر از مدل های معمولی می باشد.

نحوه نصب شیر برقی پنوماتیک

برای اینکه بتوانیم از حداکثر توان و کارایی شیر برقی پنوماتیک بهره مند شویم، نیاز به نصب و راه اندازی صحیح آن داریم. تنها در این صورت امکان بهره مندی بهینه و بدون دردسر از تجهیزات تولیدی فراهم می گردد. استفاده از شیرهای برقی پنوماتیک با صرفه جویی در هزینه ها و انرژی همراه است.

لازم به ذکر است که ایجاد کوچک‌ترین و یا جزیی‌ترین مشکل و یا عیبی در نصب شیرهای پنوماتیکی و عملکرد آن، سیستم تولید را دچار نقص می‌کند.

گفتنی است در هنگام نصب شیرهای پنوماتیکی هنگامی که شیر به صورت دو راهه باشد، سیستم مذکور به صورت کامل، باز یا بسته است. اما در شیرهای سه راهه، پس از بازشدن شیر، هوای فشرده داخل شیر، از دو خروجی به بیرون راه می‌یابد. شیر کنترل جریان روی خط لوله نصب شده و جریان سیالات را کنترل می‌کند.

شیرهای برقی پنوماتیک که برای کنترل جهت به کار برده می‌شوند، با توجه به نوع نصب به دو صورت شیر کنترل جهت خطی یا کتابی و شیر کنترل جهت ISO تولید می‌شوند. اگر شیرهای برقی پنوماتیک از نوع ایزو باشند، برای نصب این شیرها نیاز به بلوکه زیرشیری متناسب با سایز شیر است.

مشخصات و ویژگی های شیر برقی پنوماتیک

تحمل فشار در سیستم های نرمال تا 10 بار فشار هوا و در سیستم هایی که قدرت و فشار بیشتری نیازمندند بیش از 40 بار فشار هوا را تحمل می کنند.

اگر قصد خرید شیر برقی دارید لازم است به مشخصات زیر دقت کنید:

1. نوع سیال
2. نوع وضعیت باز و بسته بودن شیر در حالت عدم اتصال به برق ( نرمال بسته – نرمال باز )
3. میزان حداقل و حداکثر فشار سیال
4. میزان حداکثر حرارت سیال
5. ولتاژ منبع تغذیه (تحریک شیر)
6. میزان جریان عبوری سیال (Flow)
7. درجه حفاظت (IP یا ضد انفجار بودن بوبین)
8. تعداد ورودی و خروجی

تعمیر شیر برقی پنوماتیک

برای تعمیر شیر برقی پنوماتیک نیاز است یک سری شرایط مورد بررسی قرار بگیرد:

مرحله اول: نیاز است که در ابتدا تمامی منبع هوای فشرده پشت شیر پنوماتیک به طور صحیح قطع شود. در صورتی که اطمینان از این کار وجود نداشته باشد سبب بروز یک سری خطرات برای شما می شود. در واقع باید شیر ورودی را بچرخانید تا از قطع شدن فشار هوای ورودی اطمینان حاصل کنید.

مرحله دوم: در مرحله دوم نیاز است که اتصالات نقطه فشار به واسطه آچار به آرامی باز شود و اتصالات از بدنه جداسازی شود.

مرحله سوم: در این مرحله باید کنترل مربوط به هوا خاموش شود. باید قسمت هوا از فعال کننده جدا شود. در نهایت قسمت فعال کننده از بدنه فلکه جدا سازی می شود.

مرحله چهارم: همه بخش های فلکه می بایست به انضمام رولپلاک از بدنه فلکه جداسازی شود.
نیاز است که داخل فلکه نیز تمیز شود و این نکته پیش از نصب مجدد صورت بگیرد. بخش های بالا و پایین فلکه به واسطه شکستگی یا ترک خوردگی بررسی شود.

مرحله پنجم: نیاز است که اورینگ در بدنه فلکه به درستی نصب شود و حلقه پشتی فولاد ضد زنگ روی نقطه بدنه قرار می گیرد و بخش پخ نیز به سمت اورینگ قرار خواهد گرفت.

یک سری مراحل نیز برای مهر و موم شیر فشار بالا ارزیابی می شود که به سمت حلقه های پشتیبان برنجی روی ساقه ها متصل هستند و گریس با غلظت بالا را به قطر خارجی فشار می دهد.

ولو ترمینال/ شیر بلوکی چیست؟

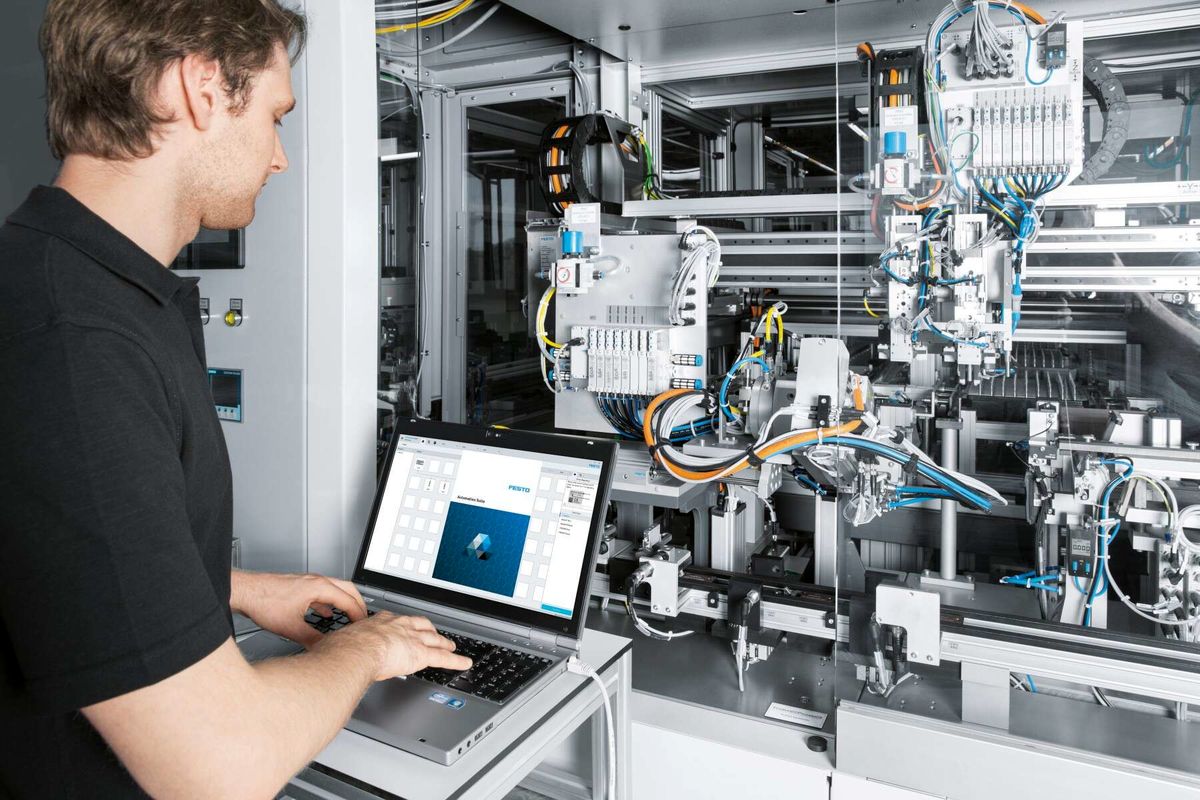

 در پنوماتیک، ولو ترمینال‌ها Valve terminals به مجموعه چندین شیر منفرد اشاره دارند. آنها توسط یک منبع ولتاژ مرکزی و تامین هوای فشرده ترکیب می‌شوند، بنابراین تمامی ولوها در یک ولو ترمینال همزمان تامین می‌شوند، هم با تغذیه برقی و هم با تغذیه هوای پنوماتیک. این اقدام باعث صرفه‌جویی در خطوط لوله‌کشی و اتصالات push-in مجزا می‌شود و کارهای کابل‌کشی را کاهش می‌دهد. به طور پیش فرض، ولو ترمینال‌ها به یک کنترلر منطقی قابل برنامه‌ریزی (PLC) متصل می‌شوند.

مزایای ولو ترمینال‌ها چیست؟

ولو ترمینال‌ها به طور اساسی در اتوماسیون فرآیندی و کارخانه‌ای استفاده می‌شوند و در صنایع اتومبیل‌سازی، الکترونیک، داروسازی، آرایشی و بهداشتی، و صنایع غذایی ضروری هستند.

با ولو ترمینال‌ها و ورودی‌ها و خروجی‌های برقی یکپارچه آنها، کنترل وظایف کوچک می‌توانند به صورت مستقل از سیستم کنترل مستقر در محل انجام شوند. این موضوع ولو ترمینال را به یکی از عناصر اصلی اتوماسیون پنوماتیک تبدیل کرده است.

با استفاده از ولو ترمینال‌ها، کار نصب به حداقل ممکن می‌رسد و هزینه‌ها قابل مدیریت می‌شود، زیرا تنها یک منبع هوای فشرده پنوماتیک مرکزی و یک منبع تامین برق مرکزی برای کنترل تعداد زیادی از ولوها و وظایف آنها لازم است. پیکربندی نیز یک مزیت دیگر محسوب می‌شود: با ولو ترمینال‌ها، ارتباط و اتوماسیون تعداد زیادی ولو در یک دستگاه ترکیب می‌شود. این امر نصب نرم‌افزار را به شدت ساده می‌کند، زیرا ولوها می‌توانند در یک شبکه به جای فرمان های تکی تنظیم شوند. ولو ترمینال‌های شرکت فستو همچنین دارای ویژگی‌های بارز و جامعی هستند که به در دسترس بودن سیستم به سطح بالاتری کمک می‌کنند و بازه‌های تعمیر و نگهداری را کاهش می‌دهند.

انواع ولو ترمینال های پرطرفدار : CPV, VTUB,VTUS,MPA,VTSA,…

خلاصه و راهنمای خرید شیر برقی پنوماتیک

شیر برقی پنوماتیک با تبدیل انرژی الکتریسیته به انرژی مکانیکی، جک را در مسیر مورد نظر تحریک نموده و حرکت جک را کنترل می کنند. شیر های برقی بر اساس عملکرد و ویژگی های خاص به دسته های متنوعی تقسیم می شوند که در بالا به طور مفصل درباره آن صحبت شد. چنانچه به دنبال خرید شیر برقی، جستجو برای هر نوع شیر برقی و یا انتخاب نوع خاصی از شیر برقی، شیرهای بلوکی و یا لیست قیمت شیر برقی پنوماتیک و مشاوره مهندسی برای کسب و کار خود هستید، به فروشگاه اینترنتی توان تکنیک نمایندگی رسمی شرکت فستو آلمان به آدرس https://www.tavan.tech/fa ، مراجعه نمایید.
